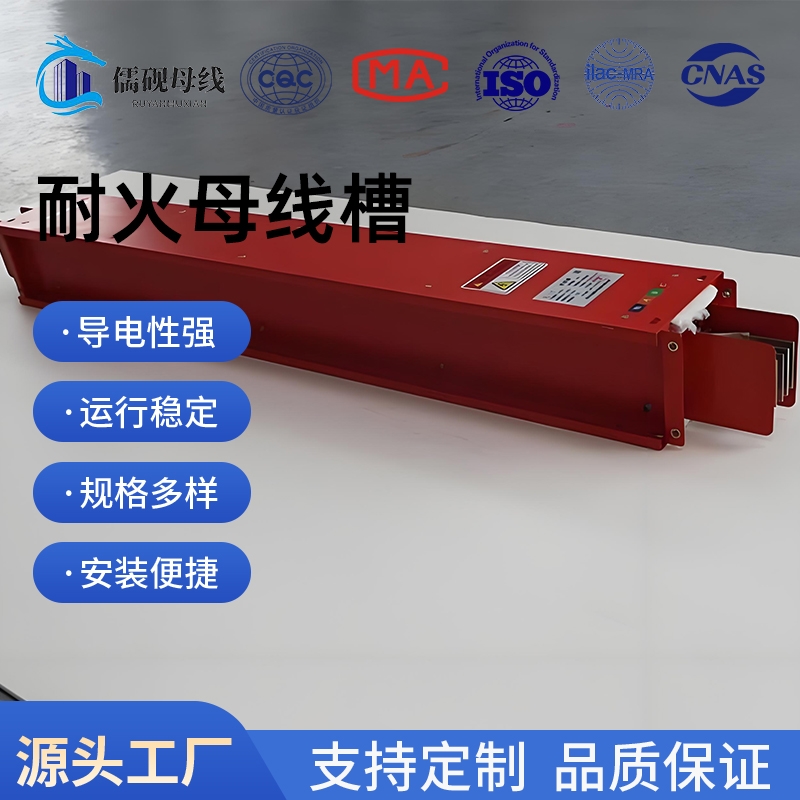

三相四线高压耐火型母线槽

耐火母线槽的基本结构

耐火母线槽的结构主要由以下几个部分组成：

-导体：导体是母线槽的核心部分，通常采用铜或铝材料制成。它负责电流的传输。铜导体的电导率较高，而铝导体则具有更轻的重量和更低的成本。选择哪种材料主要取决于具体的应用需求。

-绝缘层：绝缘层是保障母线槽安全运行的关键部分，通常使用高强度的绝缘材料，如环氧树脂或聚氯乙烯。绝缘层的主要作用是防止电流泄漏，并保护导体免受外界环境的影响。

-外壳：外壳不仅提供机械保护，还具有耐火特性。外壳通常由钢板或铝合金制成，经过耐火处理，可以在高温环境下保持良好的结构强度和安全性。

-散热装置：为了保证母线槽在运行过程中的温度控制，散热设计可以通过增加外壳的散热面积或引入通风系统来实现，有效降低导体温度，确保安全运行。

主要技术特点：

1）材料选择：导体多采用电解铜或铜合金，绝缘层使用云母带或陶瓷化硅橡胶等耐高温材料。外壳常见镀锌钢板或铝合金，部分型号会添加防火涂料。

2）结构设计：采用分相隔离技术，减少短路风险；部分产品设置散热通道，避免热量积聚。耐火测试中需满足国家标准规定的燃烧时间要求，通常为90分钟以上。

3）防护等级：多数产品达到IP54及以上标准，可适应潮湿或多尘环境。

耐火型母线槽基本原理：

耐火型母线槽的设计核心在于其耐火性能的实现。普通母线槽在高温下容易因绝缘材料熔化或金属变形导致短路，而耐火型母线槽通过以下技术手段提升耐火能力：

-绝缘材料升级：采用耐高温的云母带、陶瓷化硅橡胶等材料包裹导体，即使暴露在高温中也能保持绝缘性能。

-结构防护：槽体外层通常增设防火涂层或金属隔层，延缓火焰和高温对内部导体的破坏。

-散热设计：优化槽体通风结构，避免热量积聚，同时减少火灾时热传导对内部的影响。。
