3500A耐火型母线槽的结构与安装注意事项说明

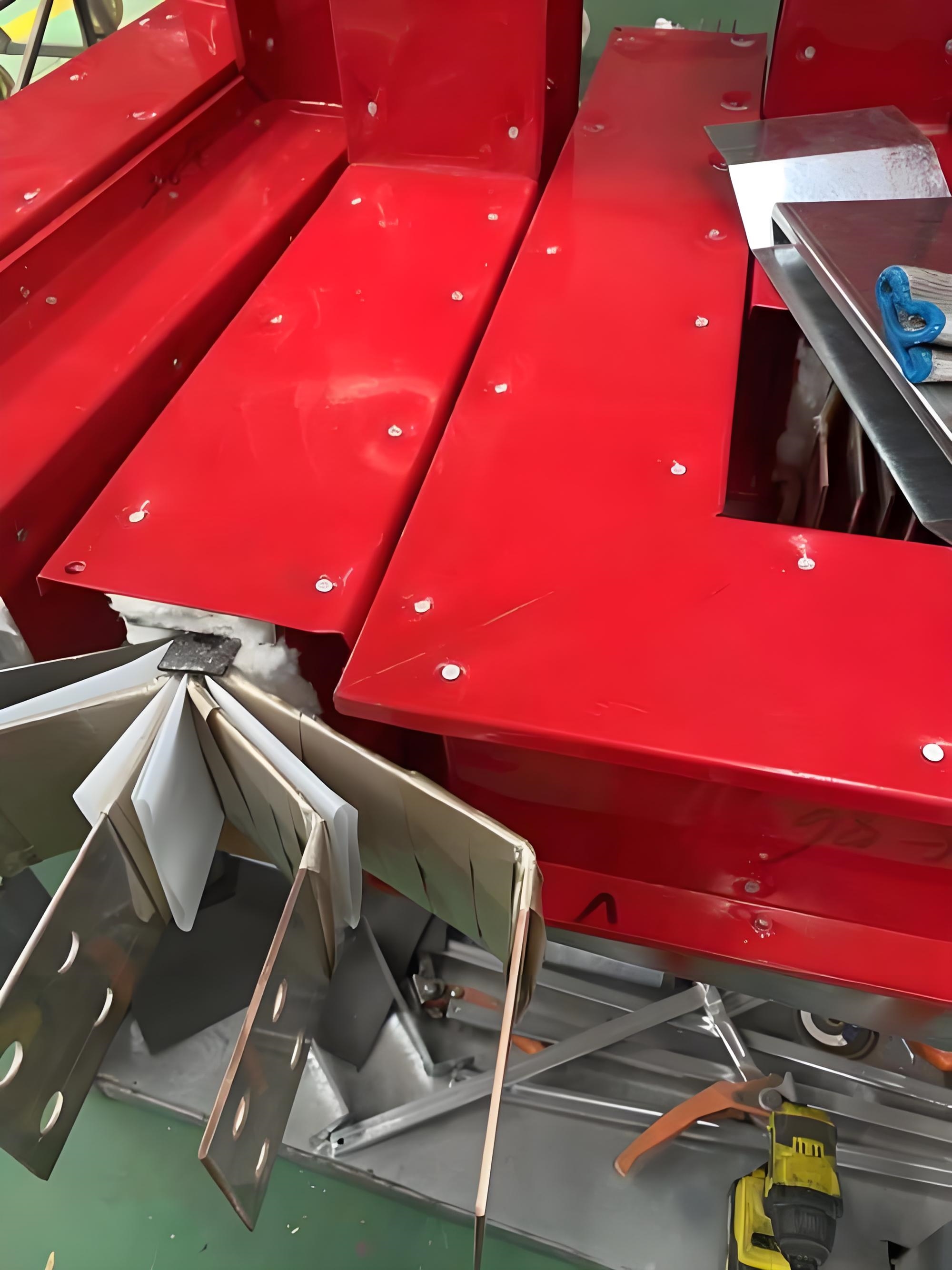

3500A耐火型母线槽是一种能够在一定时间内维持电力传输的封闭式导电结构。其设计目的是在高温环境下保持电路的完整性，防止因火灾导致供电中断。它由外壳、绝缘层、导电排等部分组成。外壳通常采用金属材料，内部填充耐火隔热材料。当外部发生火灾时，耐火层能够阻挡热量传递到内部导体，从而保证电力持续输送。

安装注意：

一、施工前的检查与准备

安装前需仔细检查耐火母线槽及其附件的完整性，确认型号、规格与设计图纸一致。查看母线槽外壳是否有变形、损伤，内部绝缘层是否完好。同时核对耐火等级是否符合设计要求，检查合格证及检测报告是否齐全。准备安装所需工具，如水平仪、扭力扳手、吊装设备等，并确保现场环境干燥、清洁，无交叉作业干扰。

二、测量与定位准确

安装前多元化进行精确测量，根据设计图纸确定母线槽的走向和标高。使用激光水平仪或经纬仪进行放线，在支架安装位置做好标记。注意避开通风管道、水管等设施，预留足够操作空间。转弯段和标高变化处需提前计算好角度和高度差，避免现场切割修改。测量时应考虑建筑物沉降和热胀冷缩对母线槽的影响，预留适当伸缩节。

三、支架安装牢固可靠

支架安装是保证母线槽稳定的关键。支架间距应根据母线槽规格和载荷确定，水平安装时一般不超过两米，垂直安装时不大于三米。支架与建筑结构连接多元化牢固，在混凝土结构上应采用膨胀螺栓固定，在钢结构上可采用焊接或夹持固定。每个支架的安装面应保持水平，多个支架应处在同一平面上。安装后需检查支架的承重能力和抗震性能，必要时进行加固处理。

四、连接操作规范细致

母线槽连接是安装过程中最重要的环节。连接前应先清洁接触面，去除氧化层和污物，涂抹专用导电膏。连接时应使用扭力扳手，按产品要求的扭矩均匀紧固螺栓，确保接触压力均匀。完成连接后需测量接头处的接触电阻，确保符合标准。特别注意防火封堵的处理，在穿越墙体或楼板时，应采用防火材料严密填塞空隙，保证防火分区的完整性。

五、接地系统完善可靠

耐火母线槽的接地多元化严格按照规范执行。每段母线槽外壳都应有可靠的接地连接，接地线截面积应符合设计要求。接地端子应使用专用工具压接，确保连接牢固。全线路的接地电阻应测量合格，确保接地连续性。在可能有腐蚀性气体的环境中，接地连接处应做防腐处理。接地系统安装完成后需进行连续性测试，确保每个接地点都可靠连接。

3500A耐火型母线槽安装完成后多元化进行系统检测。行外观检查，确认母线槽无机械损伤，支架安装牢固，接地系统完善。再进行绝缘电阻测试，使用兆欧表测量相间、相地绝缘电阻，确保符合规范要求。最后进行通电试验，先空载运行，检查有无异常声响和发热现象，再逐步加载至额定电流，监测温升情况。所有检测数据应详细记录，作为验收依据。

在耐火母线槽的整个安装过程中，施工人员应始终遵循产品技术说明和行业规范，注意保持安装环境的清洁，避免潮湿作业。每个安装环节都应仔细检查，及时发现并处理问题。通过规范施工和严格质量控制，才能确保耐火母线槽的安全可靠运行。
