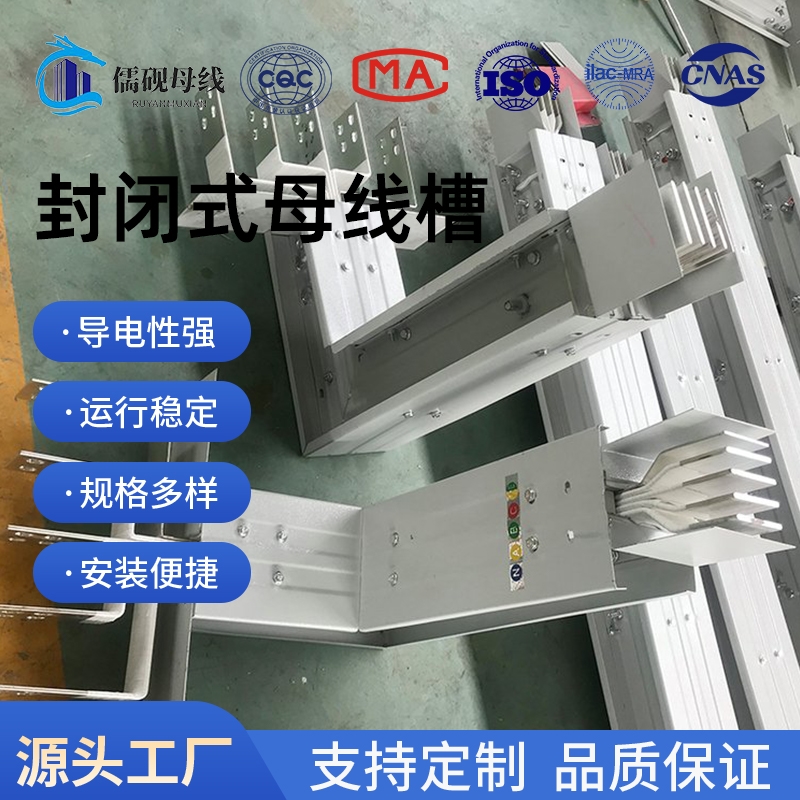

三相五线制封闭式母线槽

三相五线制封闭式母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。

分类标准：

1、按绝缘方式：

空气式：依靠空气间隙绝缘，散热性能优异，适用于低压大电流场景。

密集绝缘式：采用高强度环氧树脂包裹导体，结构紧凑，适合空间受限环境。

高强度式：增强外壳机械强度，适应高频振动或短时过载工况。

2、按用途：耐火型（满足消防规范）、树脂绝缘型（抗污秽）、滑触式（移动设备供电）。

3、按外壳材料：铝合金外壳（轻量化/抗腐蚀）、钢铝混合（兼顾强度与散热）。

母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害高强度封闭母线，在配电系统中采用插入单元的安装很安全，外壳可以作为整体接地，接地非常的可靠，而电缆的PVC外壳易受机械和动物损伤，安装电缆时必须先切断电源，如果有错误发生会很危险，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。

结构特点：

1、外壳优化

材料选择：铝合金外壳（密度2.7g/cm³）较钢制轻40%，且避免涡流损耗。多点接地：外壳分段电气连通，接地电阻≤0.1Ω，消除电位差。

2、散热系统

热辐射涂层：内表面黑漆（吸收率>95%）增强辐射散热，外表面浅灰漆（反射率>80%）降低日晒影响。通风设计：侧部百叶窗（开孔率30%）形成烟囱效应，提升空气对流效率。3、伸缩补偿

波纹管节：轴向补偿量±50mm，适应温差40℃导致的热胀冷缩。滑动支座：摩擦力<5N，允许基础沉降±30mm。

三相五线制封闭式母线槽建筑领域：

1、商业综合体与办公楼

电力需求：商业综合体和办公楼通常拥有大量的电气设备，如照明、空调、电梯等，这些设备对电力的需求巨大且稳定。

应用优势：封闭式母线槽能够提供大容量的电力传输，且结构紧凑，易于安装和维护，非常适合这类场所的电力分配系统。

2、医院与学校

电力安全与可靠性：医院和学校对电力的安全性和可靠性要求，任何电力中断都可能对正常运营产生严重影响。

应用优势：封闭式母线槽具有良好的绝缘性能和短路保护机制，能够有效防止电气火灾和短路事故的发生，保障电力供应的稳定性和安全性。
