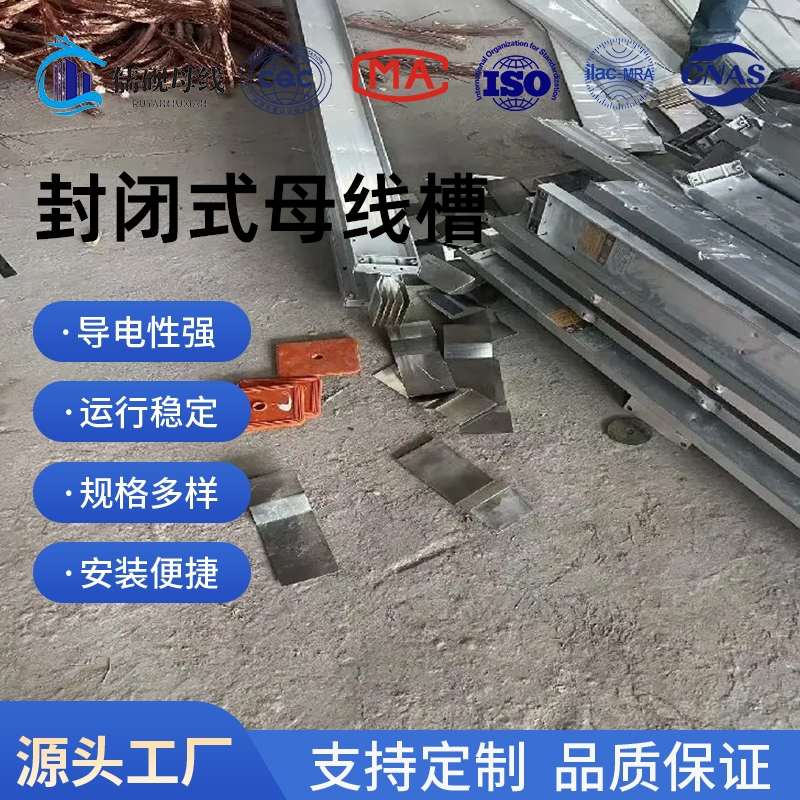

4200A封闭式母线槽

4200A封闭式母线槽是一种集成化电力传输系统，由金属外壳（钢板/铝板）、导电排（铜/铝材质）、绝缘材料（环氧树脂/空气间隙）及附件组成。其通过全封闭结构设计，实现电能的高效分配，同时提供电磁屏蔽与物理防护功能。

分类标准：

1、按绝缘方式：

空气式：依靠空气间隙绝缘，散热性能优异，适用于低压大电流场景。

密集绝缘式：采用高强度环氧树脂包裹导体，结构紧凑，适合空间受限环境。

高强度式：增强外壳机械强度，适应高频振动或短时过载工况。

2、按用途：耐火型（满足消防规范）、树脂绝缘型（抗污秽）、滑触式（移动设备供电）。

3、按外壳材料：铝合金外壳（轻量化/抗腐蚀）、钢铝混合（兼顾强度与散热）。

4200A封闭式母线槽核心功能：

1、电力传输效率

导体设计：采用高纯度电解铜（导电率≥99.95%）或铝合金（轻量化），截面积灵活配置，支持250A~6300A额定电流。

温升控制：封闭结构减少热辐射损失，导体工作温度≤70℃，外壳≤30℃，绝缘件≤50℃。

2、电磁兼容与防护

屏蔽效能：金属外壳衰减电磁干扰≥60dB，保障精密电子设备稳定运行。

安全等级：全封闭设计杜绝误触风险，防护等级达IP54（防尘防水），符合IEC60529标准。

3、环境适应性

耐腐蚀处理：铝合金外壳天然抗氧化，钢制外壳可选热浸锌/喷涂工艺。

抗振动设计：内置减震器+软连接，耐受5~9级地震烈度。

1）全体式铝合金侧板结构，将导体全体包裹在金属侧板内，阻挠了水汽的浸透和有害微尘的侵入，使母线全体的防护等级到达IP54；

2)特别的铝质外壳，构成无磁性扼流圈，可消减大电流母线相间涡流的传递、削减主母排谐波电流的通过，下降上述原因引起的发热现象、下降长距离输电的电压降，明显增强母排的载流才能；

3)全体严密触摸导体的铝质侧板结构，能够从侧板、盖板等多立面直接传输、发出热量，改进母线体系的散热才能，进步载流量；

4)在外壳范围内构成了全体式接地体系，用户能够选用此具有>50％相线容量的全体铝质外壳作为接地导体，在发作大容量接地短路毛病时，短路电流可先通过大截面的铝质金属外壳作有用传输，维护整条母线槽体系的安全运转和操作者的安全。母线槽用于高层、超高层建筑的输电系统，母线槽容量大，分支方便，电流可以达到5000A，而且母线槽可以在任意位置预留插口，分支极其方便，因此母线槽在建筑工程中迅速的得到了推广应用。

母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害高强度封闭母线，在配电系统中采用插入单元的安装很安全，外壳可以作为整体接地，接地非常的可靠，而电缆的PVC外壳易受机械和动物损伤，安装电缆时必须先切断电源，如果有错误发生会很危险，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。
