在电力系统的输电环节中，高压共箱母线与传统母线（如空气绝缘母线、电缆母线等）在实际应用中差异显著，前者凭借设计创新和性能优化，形成多维度优势，具体对比可从以下六大核心维度展开： 一、结构设计：集成化vs分散化，简化系统复杂度
传统母线多为“分散式”设计：空气绝缘母线需单独搭建母线室，各相导体间距大且依赖空气绝缘，组件关联性弱；电缆母线则需配套电缆沟、桥架及大量终端头、中间接头，系统设计时需协调多类独立部件，易因组件匹配问题埋下故障隐患。

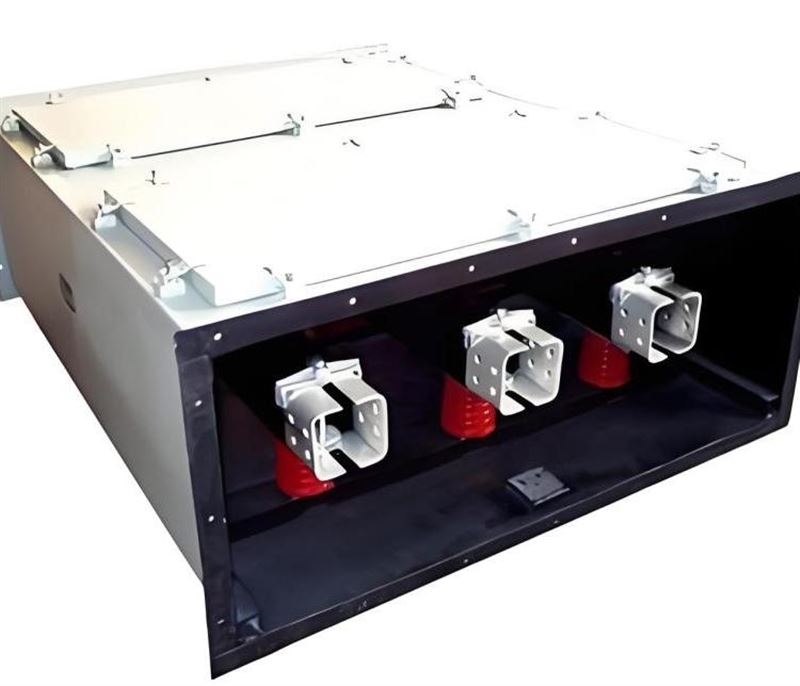

高压共箱母线采用“集成化密封设计”，将三相导体、绝缘件、支撑结构统一封装于密闭金属箱体，内部填充SF?绝缘气体或固体绝缘材料，形成完整的“模块化单元”。无需额外建设母线室或电缆沟，组件连接点较传统母线减少60%以上，从根源上降低了系统结构复杂度，减少因分散组件故障引发的整体风险。
二、空间占用：紧凑化vs粗放化，适配受限场景
传统母线对空间要求苛刻：10kV等级空气绝缘母线相间距离通常≥200mm，整体体积庞大，如10kV/2500A规格的空气绝缘母线截面尺寸约1200mm×800mm，需预留大量横向与纵向空间；电缆母线虽可沿墙体敷设，但电缆沟开挖、多回路桥架铺设仍会占用地面或吊顶空间，在紧凑场景中易出现空间拥堵。
高压共箱母线依托“密集型绝缘结构”，压缩相间距离（10kV等级可缩小至50-80mm），相同规格下整体体积较传统空气绝缘母线减少50%-70%，上述10kV/2500A规格的共箱母线截面仅需600mm×400mm，可直接贴墙或吊顶安装，无需占用地面空间，适配数据中心、高层建筑、地下变电站等空间受限场景。
三、安装维护：便捷化vs繁琐化，降低运维成本
传统母线安装维护流程繁琐：空气绝缘母线需逐段组装导体、校准相间距离、安装绝缘支撑，专业人员现场操作周期长，是共箱母线的2-3倍；电缆母线敷设需开挖电缆沟、牵引电缆、制作防水接头，单回路敷设耗时数天，且接头处需定期检查绝缘性能，年度维护成本高。
高压共箱母线出厂前已完成整体组装与调试，现场仅需进行箱体拼接、法兰连接和电气接线，单回路安装周期可缩短至1-2天，效率提升60%以上。同时，密闭箱体隔绝粉尘、潮气，日常维护仅需检查箱体密封性或SF?气体压力，无需频繁拆解，每年运维成本较传统母线降低40%-50%。
四、电气性能：稳定化vs波动化，保障高效输电
传统母线电气性能易受环境干扰：空气绝缘母线依赖空气绝缘，湿度、粉尘会导致绝缘强度下降，易发生闪络故障；电缆母线载流量受环境温度影响大，温度超过40℃时载流量降低15%-20%，长期运行还可能出现绝缘老化、击穿问题。
高压共箱母线通过优化设计提升性能稳定性：内部绝缘材料（SF?或固体绝缘）的绝缘强度是空气的2-3倍，在-40℃至60℃环境下均能稳定运行，绝缘故障发生率降低90%以上；金属箱体辅助散热，导体散热效率提升30%，相同截面下载流量较传统电缆母线高20%-30%，可满足4000A以上大电流需求；且集成化结构减少接触电阻，电压降降低15%-25%，减少电能损耗。
五、安全防护：全面化vs单一化，降低事故风险
传统母线安全防护能力较弱：空气绝缘母线导体暴露，易因人员误触、异物入侵引发触电或短路；电缆母线若发生绝缘击穿，可能导致电缆沟起火，且故障扩散快、定位难。
高压共箱母线构建“多重防护屏障”：密闭金属箱体防护等级可达IP65，实现防误触、防异物、防水防尘；内部采用分段设计，故障时可通过隔离开关快速隔离，避免扩散；部分型号配备气体压力监测、温度传感器，实时预警绝缘失效、导体过热隐患，将事故风险降至zui低。
六、适应场景：广泛化vs局限化，匹配多元需求
传统母线应用场景受限：空气绝缘母线仅适用于户外变电站、大型厂房等开阔空间，无法在潮湿、多尘、高海拔环境稳定运行；电缆母线载流量有限，难以满足新能源电站、冶金企业等大电流需求。
高压共箱母线环境适应性更强：能在相对湿度≥95%、海拔4000m以上的恶劣环境中运行，适配水电站、矿山、沿海地区；载流量覆盖1250A-6300A，满足光伏/风电并网、电弧炉供电等大电流场景；同时适配数据中心、高层建筑等紧凑空间，解决传统母线“装不下、用不了”的问题。
总结：高压共箱母线通过集成化、紧凑化、高稳定性的设计，在建设成本、运维效率、安全性能上全面超越传统母线，更契合当前电力系统高效化、智能化的升级需求，成为多领域输电方案的优选。
