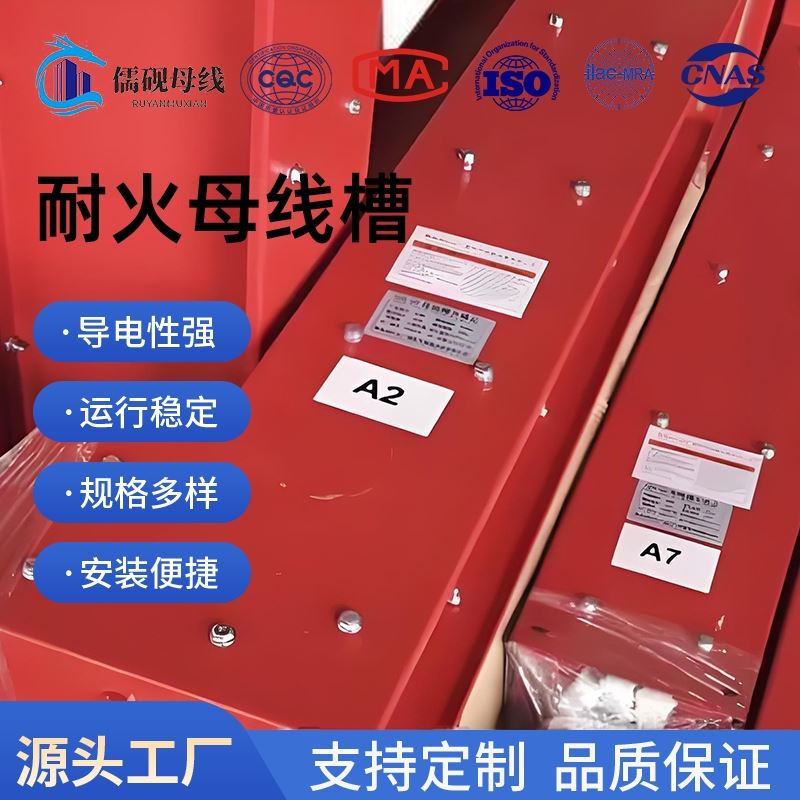

NHMC-3500A耐火型母线槽

主要技术特点：

1）材料选择：导体多采用电解铜或铜合金，绝缘层使用云母带或陶瓷化硅橡胶等耐高温材料。外壳常见镀锌钢板或铝合金，部分型号会添加防火涂料。

2）结构设计：采用分相隔离技术，减少短路风险；部分产品设置散热通道，避免热量积聚。耐火测试中需满足国家标准规定的燃烧时间要求，通常为90分钟以上。

3）防护等级：多数产品达到IP54及以上标准，可适应潮湿或多尘环境。

NHMC-3500A耐火型母线槽基本原理：

耐火型母线槽的设计核心在于其耐火性能的实现。普通母线槽在高温下容易因绝缘材料熔化或金属变形导致短路，而耐火型母线槽通过以下技术手段提升耐火能力：

-绝缘材料升级：采用耐高温的云母带、陶瓷化硅橡胶等材料包裹导体，即使暴露在高温中也能保持绝缘性能。

-结构防护：槽体外层通常增设防火涂层或金属隔层，延缓火焰和高温对内部导体的破坏。

-散热设计：优化槽体通风结构，避免热量积聚，同时减少火灾时热传导对内部的影响。

4）出厂前需通过耐压试验和接地连续性测试，确保电气安全性。

母线槽采用的导电和绝缘材料，母线槽系统次啊用镀锡或者镀银铜排、铝排作为导电材料，导电排的外表面均有良好的防腐保护。导电排采用B级（130℃）的热成型聚酯薄膜绝缘材料整体包裹，提高了母线的绝缘强度和抗冲击强度。母线采用环保型绝缘材料，通过欧盟要求的SGS 六项物性检测及UL认证。主要应用于现代化的车间、汽车制造厂、电机制造业的工业电炉、厂房和高层建筑等等。使用母线槽的过程中须做好维护工作，维护包含的内容是非常多的。

母线槽应将需衔接的两节母线导体的端头局部相互平行对准，对接式母线槽。再将铜衔接片及绝缘隔板插入母排端头相间空挡每相母排左右各夹一块铜衔接片，铜衔接片间夹放一块绝缘隔板。确认无弊后，穿入绝缘螺栓，并注意铜衔接片、母线端头、绝缘隔板的衔接孔是否对齐、铜衔接片、绝缘隔板是否卡到位，收紧螺栓。不分闸不能拔出插接箱。一般2米直母线槽上可以链接3个插接箱由于插接箱电流较小，接箱是经过插接件直接衔接在母线槽上的有对应连锁。对外再输出一般就用电缆了确认无弊后将两节母线槽开端对接接头器母线，先检查母线槽一端的导体衔接面及接头器有无磕碰损伤。应将母线槽导体插入接头器内，确保到位后运用扭力扳手锁紧。
