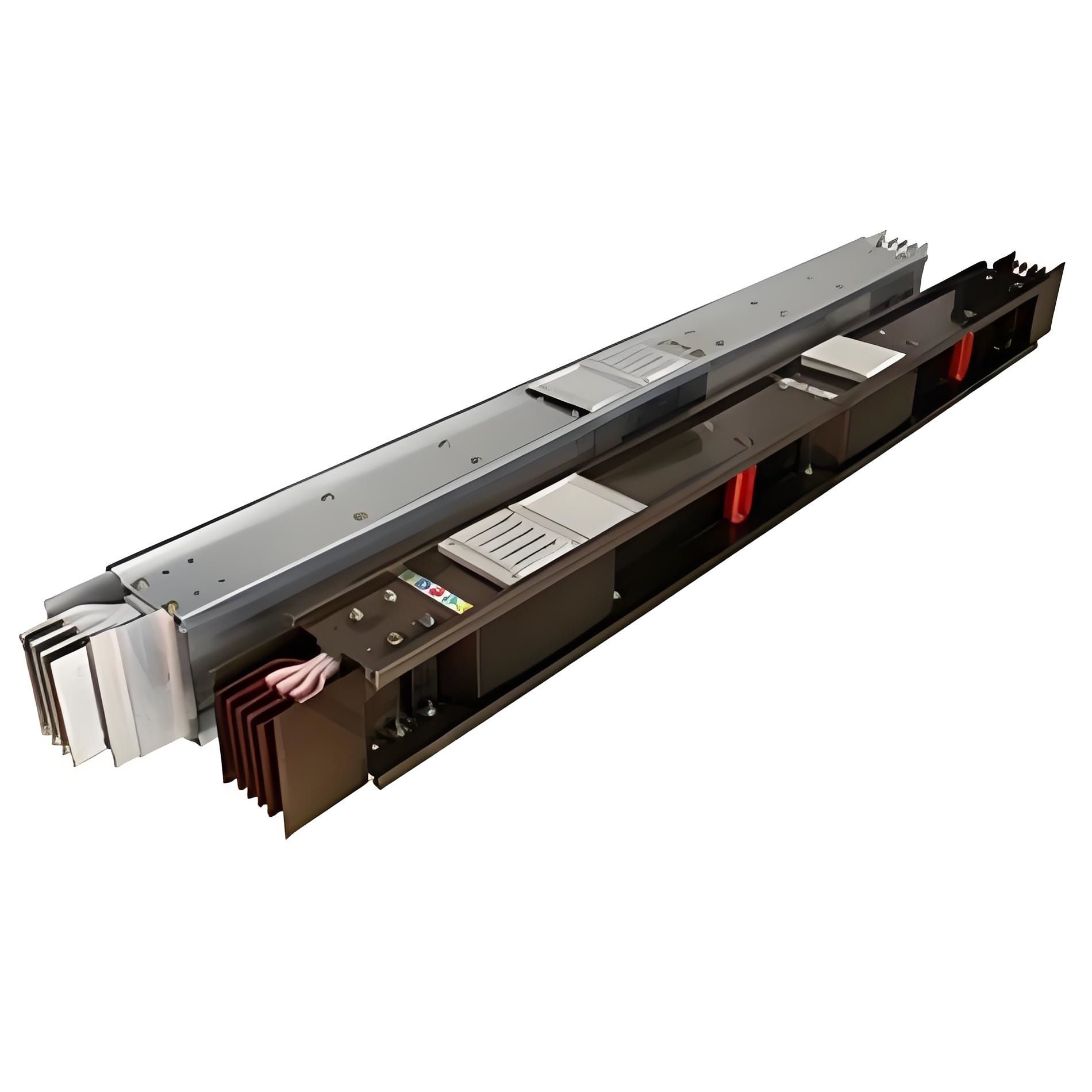

三相五线制3200A铜铝复合型母线槽

三相五线制3200A铜铝复合型母线槽是一种新型的导电材料，由铜、铝和铜三层金属复合而成。这种材料结合了铜和铝的各自优点，既具有铜的优良导电性，又拥有铝的轻质和耐腐蚀性。铜铝铜复合母线的出现，为现代电气系统提供了一种高性能、低成本的导电解决方案。

1.先检查母线槽一端的导体连接面及接头器有无磕碰损伤确保到位后运用扭力扳手锁紧；对接式母线槽，应将需连接的两节母线槽导体的端头部分相互平行对准，再将铜连接片及绝缘隔板插入母排端头相间空挡(每相母排左右各夹一块铜连接片，铜连接片间夹放一块绝缘隔板。)确认无弊后，穿入绝缘螺栓，并注意铜连接片、母线端头、绝缘隔板的连接孔是否对齐、铜连接片、绝缘隔板是否卡到位，收紧螺栓。

2.镀锌线槽直线段组装时，应先做干线，将吊装器与线槽用蝶形夹卡固定在一起，按此方法，将线槽逐段组装成形。线槽与线槽可采用内连接头或外连接头，配上平垫和弹簧垫用螺母紧固。

3.技术要求周围空气温度不得超过40℃，而且在24h内其平均温度不超过35℃，周围空气温度的下限为-5℃。空气清洁:在较高温度为40℃时，其相对温度不得超过50%。在较低温度时，允许有较大的相对温度。例如：20℃时相对湿度为90%。但对由于温度变化，可能会偶尔产生的适度凝露应给予注意。

三相五线制3200A铜铝复合型母线槽的适用场景：精准匹配用电需求

1.工业领域：如机械制造车间、冶金工厂的动力配电干线，需大电流传输（630A~5000A）且成本敏感的场景；

2.建筑领域：高层建筑的竖井配电、商业综合体的低压配电系统，因重量轻可降低建筑承重要求；

3.新能源场景：光伏电站、储能电站的汇流环节，适应户外或半户外的温湿度波动环境。注：不适用于高频电流传输（如变频电机回路）或强腐蚀环境（如化工车间直接接触酸碱雾的区域）。

连接规范

铜铝复合母排连接时，需使用铜铝过渡接头（避免异种金属直接接触产生电化学腐蚀），接触面涂抹电力复合脂；螺栓紧固力矩符合标准（M10螺栓推荐35~40N・m），连接后用双臂电桥测量接触电阻（≤50μΩ）；接地端子需与建筑接地干线可靠连接，接地连续性电阻≤0.1Ω。
