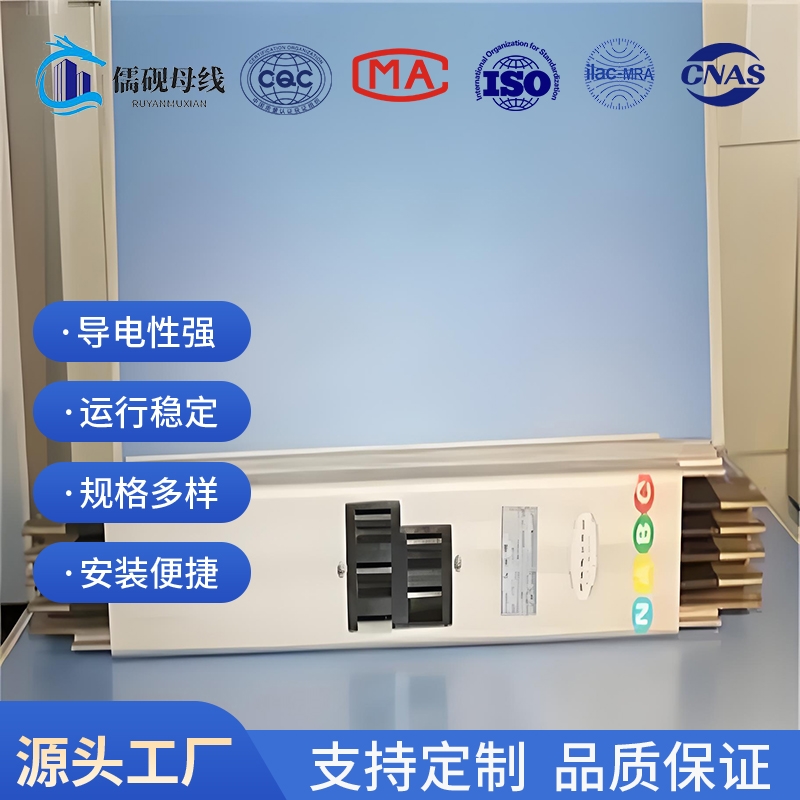

密集型铜铝复合型母线槽

密集型铜铝复合型母线槽作为一种优良的输配电设备，融合了铜材与铝材的优势，展现出诸多特色。采用高标准的接插件设计以及严格的质量控制流程，使其在承受意外冲击时仍能保持良好的连接稳定性，降低触电风险。同时，合理的空间布局优化了散热效果，即使长时间工作也不会因过热而引发火灾等安全事故。

铜铝复合型母线槽结构优势：

1）采用标准配置的单臂锁紧接头器，连接可靠方便；

2）采用的铜铝复合母线排,在保证机槭与电气性能等同于铜导体的前提下,整个产品重量更轻,成本更低,有效的减少了工程项目的安装强度与基础投资；

3）可以方便的设置馈电插口,上下两面可以同时设置,且不会降低其抗弯强度。每套插口均有特制的开合锁定装置和防错相插入的防呆设计,可有效防污物、防尘和防止误操作；绝缘配置。

4）结构设计，让母排在包裹绝缘介质后分相卡制于外壳中，使母线系统拥有介质绝缘和空气绝缘的双重绝缘，集空气型母线和密集型母线绝缘优点于一身。

密集型铜铝复合型母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。其工艺制造不受板材限制，外壳做成瓦沟形式，使母线机械强度增加，甘肃铜铝复合母线槽，母线水平段可生产至13m长。由于外壳做成瓦沟形式，坑沟位置有意将母线分隔固定，母线之间有18mm的间距，线间通风良好，使母线槽的防潮和散热功能有明显的提高，比较适应南方气候；由于线间有一定的空隙，使导线的温升下降，这样就提高了过载能力，并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多，因此在同规格比较时，它的导电排截面必须比密集绝缘插接母线槽大。母线槽特点是具有系列配套、商品性生产、体积小、容量大、设计施工周期短、装拆方便、不会燃烧、安全可靠、使用寿命长。母线槽产品适用于交流50Hz，额定电压380V，额定电流250A-4000A的三相四线，三相四线制供配电系统工程中。

应用范围：

1.工业应用：在工业领域中，铜铝复合母线槽被广泛应用在各种大型设备的供电系统和控制电路中。例如在高楼大厦的电梯控制系统及自动化生产线中都有它的身影出现。

2.商业建筑和商业综合体等公共场所的建设和应用也是其主要应用领域之一；商业场所通常需要大量的电气设备来支持各种设施的运行和维护工作。

3.城市轨道交通建设方面也有使用到这种新型材料制成的导线装置进行安装布线作业。

使用注意事项：

1.先检查母线槽一端的导体连接面及接头器有无磕碰损伤确保到位后运用扭力扳手锁紧；对接式母线槽，应将需连接的两节母线槽导体的端头部分相互平行对准，再将铜连接片及绝缘隔板插入母排端头相间空挡(每相母排左右各夹一块铜连接片，铜连接片间夹放一块绝缘隔板。)确认无弊后，穿入绝缘螺栓，并注意铜连接片、母线端头、绝缘隔板的连接孔是否对齐、铜连接片、绝缘隔板是否卡到位，收紧螺栓。2.镀锌线槽直线段组装时，应先做干线，将吊装器与线槽用蝶形夹卡固定在一起，按此方法，将线槽逐段组装成形。线槽与线槽可采用内连接头或外连接头，配上平垫和弹簧垫用螺母紧固。

3.技术要求周围空气温度不得超过40℃，而且在24h内其平均温度不超过35℃，周围空气温度的下限为-5℃。空气清洁:在较高温度为40℃时，其相对温度不得超过50%。在较低温度时，允许有较大的相对温度。例如：20℃时相对湿度为90%。但对由于温度变化，可能会偶尔产生的适度凝露应给予注意。
