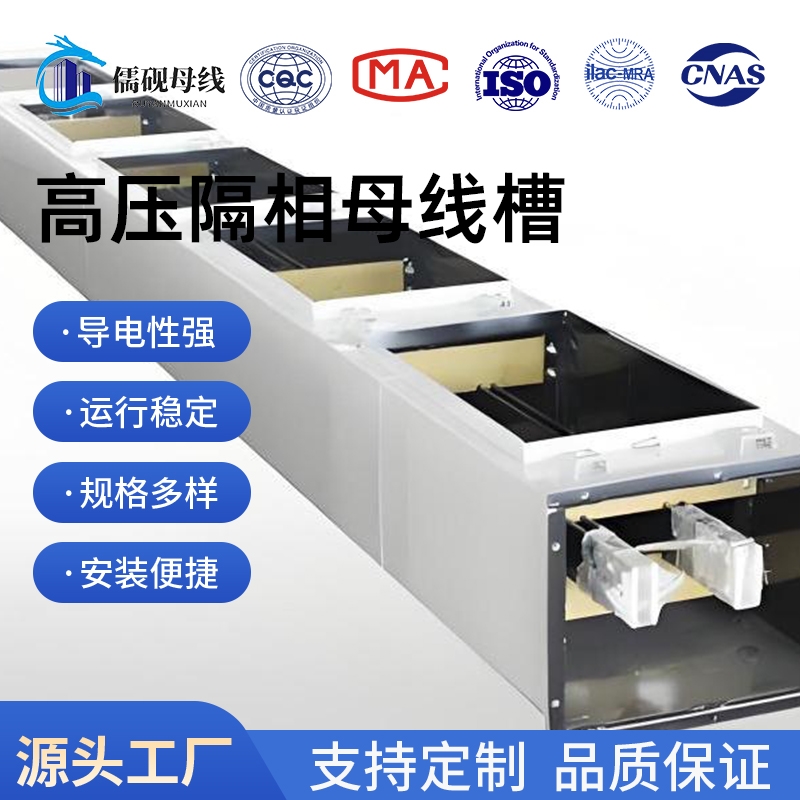

三相四线制高压隔相母线槽

描述：三相四线制高压隔相母线槽是一种高效传输电流的配电装置，详细是利用铝、铜母线柱制作的一种的金属槽装置，用来汇集和分配电力的载体，所以又称汇流母线槽。采用高强度陶瓷作为隔相材料使其能承受较强的电动应力和热应力。

  • 01/

    更新时间：2025-07-24

  • 02/

    访问量：278

  • 03/

    厂商性质：生产厂家

  • 04/

    是否支持加工定制：是
联系我们
留言咨询

公司产品系列

Product range

咨询热线：

18101455820
相关文章

Articles

详细内容/ Product Details
品牌儒砚应用领域化工
三相四线制高压隔相母线槽
　　一、产品概述
　　三相四线制高压隔相母线槽是一种高效传输电流的配电装置，主要用于汇集和分配电力。它利用铝、铜母线柱制作而成，是一种金属槽装置，因此也被称为汇流母线槽。母线槽采用高强度陶瓷作为隔相材料，使其能够承受较强的电动应力和热应力。母线槽属于全封闭结构，其防护等级可达 IP54。
　　在日常维护中，需要检查所有母线槽接头连接螺栓及导电体接触部分是否有松动现象，以防止因松动产生的阻值增高而使接头产热。
　　母线槽是市场上的第三代母线槽产品，起步于 20 世纪 90 年代初期。它综合了空气型母线与密集型母线槽的结构特点：导电母排经包扎（采用耐高温耐压的聚四氟乙烯薄膜包扎）后，加隔相垫块将相位铜排隔开，起到双重绝缘的作用。
三相四线制高压隔相母线槽
　　二、故障原因及处理方法
　　（一）原因分析
　　1、环流与温升问题
　　- 有资料表明，由于全连式封闭母线外壳环流的集肤效应与邻近效应，三相并排布置的圆管载流导体中，中相附加电阻与三相平均附加电阻之比接近 2 倍。因此，中相封闭母线外壳的温升都高于边相。
　　2、环流分布问题
　　- 发电机封闭母线伸缩节处内藏12片截面120mm×10mm的跨接铝排(均匀分布)，鉴于圆导体的集肤效损耗系数Kf=r/r0≈1(式中：r 是交流电阻，r0是直流电阻)，可认为封闭母线外壳回路由于电磁感应而产生的环流也是均匀分布的，即正常情况下每片跨接铝排通过的环流约为发电机负荷电流的1/12。
　　（二）处理方法
　　1、提高接头运行温升
　　- 为了提高母线槽接头的允许运行温升，防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀，降低接触电阻，所有接头全部采用镀银处理。这使得接头允许温升提高到 65K，大大高于正常工作时的温升。
　　2、调整绝缘子参数
　　- 为了使母线槽的自振频率避开产生共振的频率范围（对于单条母线，其共振频率范围为 35-135Hz），并使作用于母线上的电动力减小，需要合理地确定绝缘子间的跨距，选择绝缘子的型号、规格及强度等级。
　　3、温度监视措施
　　- 为了对可拆接头进行温度监视，在变压器、发电机及配电柜与母线槽的连接出口处设置密封式观察窗。通过示温贴片或远红外线测量装置来直接测量温度，从而监视母线系统的运行情况。
三相四线制高压隔相母线槽
三相四线制高压隔相母线槽
